莽莽西北，平沙無垠。在浩瀚的西北沙漠地區，是油田的“王國”。聯合站作為油田原油集輸和處理的中樞，是油田生產的重要及必要環節。

油田聯合站的建設，會經歷從設計、到采購、到施工、到運維的一套漫長的全生命周期線，涉及數據十分龐大，且數據、文檔及模型可能來自不同參與方的不同平臺，容易造成信息孤島問題。另外，油田聯合站作為高溫、高壓、易燃、易爆的場所，是油田一級要害場所，保障安全才能使其持續運轉、發展。

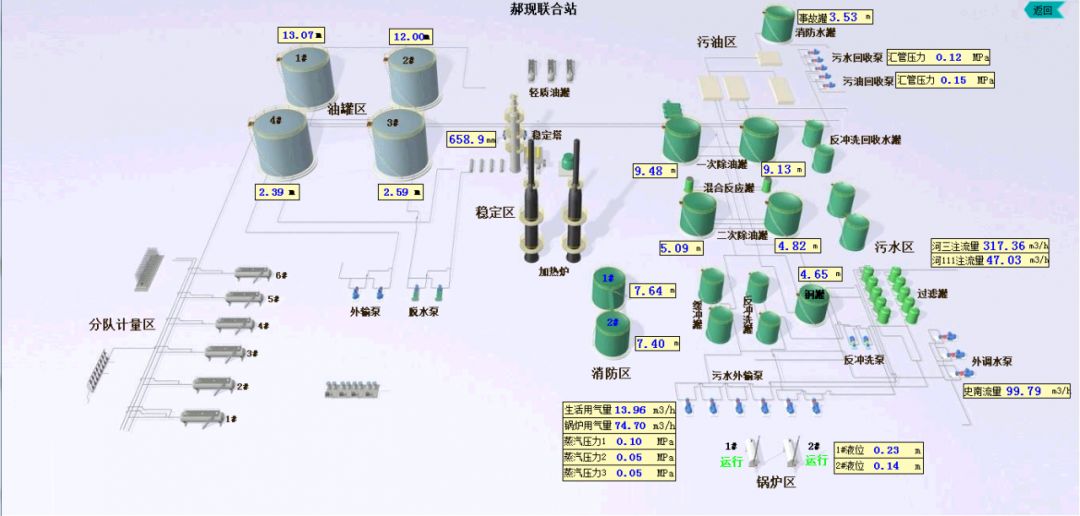

a.整體系統大，局部崗位系統比較多，有穩定崗、分隊計量崗、盤庫系統崗、污水處理系統崗、濾罐系統崗、污油回收系統崗、消防系統崗、鍋爐系統崗等，且部分崗位與監控中心室甚至有幾百米距離遠。

b. 部分崗位對系統安全性要求非常高，適合獨立安全運行，比如穩定崗系統；鑒于此，不適合對整個聯合站系統采用1套CPU的控制系統，這樣后期比較難維護，且系統安全性不高，故適合采用多分站獨立安全運行的系統，后期對某個獨立的分站進行系統維護時，不影響其他系統運行。

c.部分崗位系統需采集的數據龐大，比如部分崗位上，像多功能電表等485儀表非常多，鑒于Profibus單分站只能與主站傳輸244字節的數據，這樣的崗位將不得不拆分成多個Profibus分站，故這類崗不適合用Profibus分布式IO結構。據了解，像西門子ET200這樣的分站，也不能再增加獨立的CPU來對本分站進行獨立控制(即使可以，控制規模也很小)。

經過對聯合站整體運行規律的一段時間的了解，結合南大傲拓NA400PLC特點，現給出適合聯合站運行的控制系統整體方案，特點是主站與分站采用內部以太網通訊的方案，分站可獨立運行，分單網和雙網兩種方案。

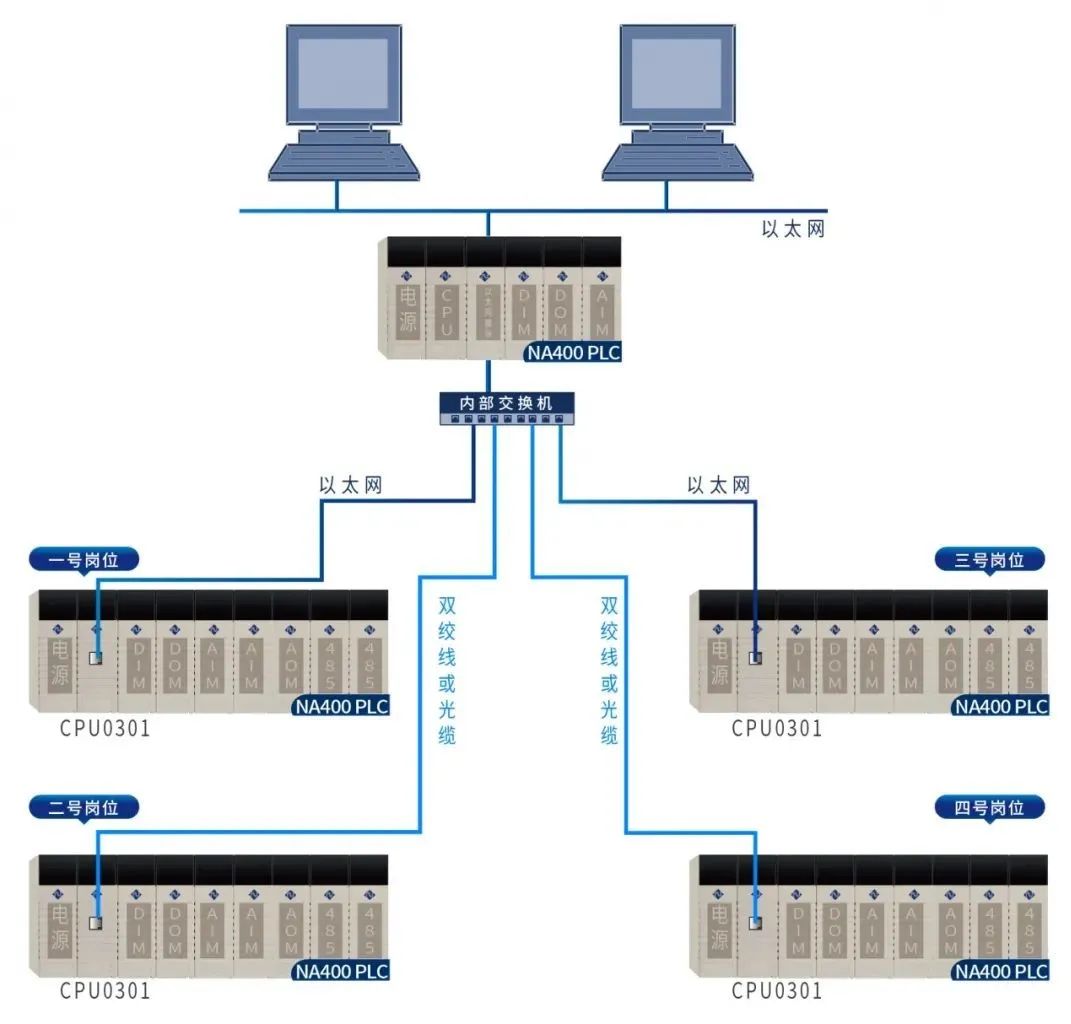

特點：各分站PLC設置單網CPU(CPU401-0301)，CPU上的以太網口，通過網線或光纜連接，在主站機柜的多口交換機處匯集成星型連接，總站設置PLC以太網主站模塊(CMM401-0205)，與分站連接，該以太網模塊的網口，直接通過超五類雙絞線，也連接到該交換機上。

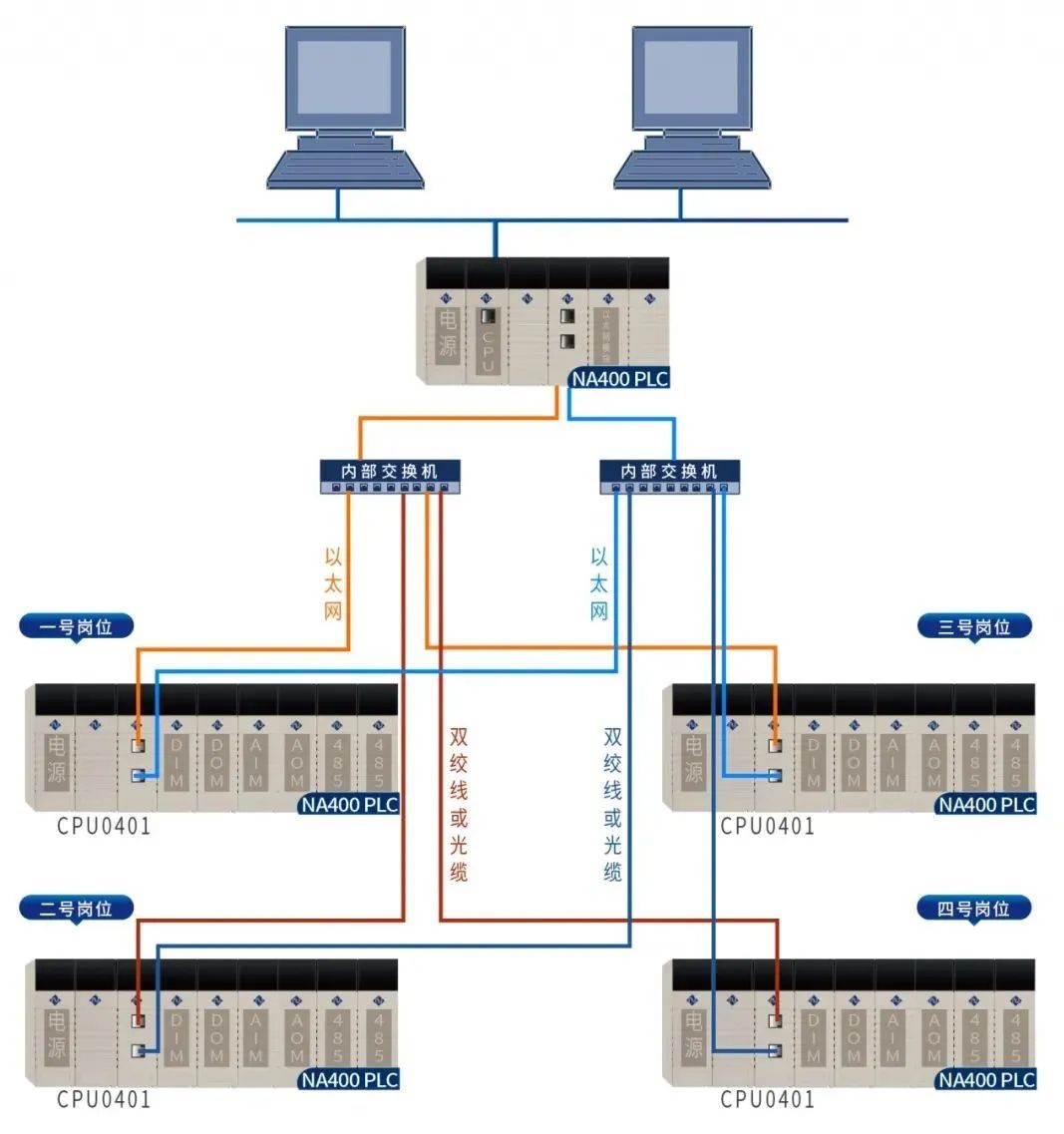

特點：各分站的PLC設置雙網CPU(CPU401-0401)，CPU上的兩以太網口，分別通過2根網線或光纜連接，在主站機柜的2臺多口交換機處匯集成星型連接，總站設置PLC以太網主站模塊(CMM401-0205)，該以太網模塊的2網口，分別直接通過超五類雙絞線，也分別連接到上述2臺交換機上。
