帶式輸送機作為一種連續運輸機械，以其連續運行、運輸能力大、耗電量低、運行平穩、對物料的破碎小、易于自動控制被廣泛應用于鋼鐵礦料運輸中。但是由于鋼鐵高爐安全不可間斷性，特別是現場礦料運輸條件惡劣，輸送帶成本占整機成本比例之多，價格昂貴一旦發生撕帶，價值數十萬甚至數百萬的輸送帶就會嚴重毀壞，給高爐安全生產帶來極大的直接和間接經濟損失，帶式輸送帶縱向撕裂和跑偏自動糾偏系統的研究就顯得極為重要。一般高爐現場皮帶機是鋼繩芯輸送帶，在輸送帶內部縱向布置了許多鋼絲繩，增加其抗拉強度，有效抑止了輸送帶的橫向撕裂，但是輸送帶的縱向強度沒有得到改善，使得縱向撕裂事故常有發生。

1、輸送帶發生跑偏導致的撕裂輸送帶在運行的過程中，當一側發生偏移較大時，就會在這一側形成折疊或褶皺，輸送帶就會受到不均勻的拉力而被刮傷或劃傷，造成輸送帶撕裂。

2、輸送帶上礦料的卡壓導致的撕裂；該情況一般發生于下料口溜槽的下部。因?yàn)榱锊鄣那把嘏c輸送帶之間的距離是有限的，而且輸送帶下面的緩沖托輥是間隔分布的，承載力的強度也是不均勻的。當所運礦料一側的長度超過了這個距離時，容易使大塊的礦料卡在皮帶機輸送帶和下料口溜槽的前沿之間，進而造成輸送帶撕裂。

3、礦料里的異物劃傷撕裂。這種撕裂一般也發生于下料口溜槽的下部，比如由長且尖利的異物造成的劃傷。如果進入溜槽的異物尺寸過大而不能通過時，異物就會卡在溜槽的下部，當輸送帶運行時可能發生撕裂；

為了有效的保護皮帶機的安全運行，下面從AI自動化角度來闡述對皮帶機防撕裂和跑偏自動糾偏的安全保護解決方案。

我司自主研發的激光視頻流AI檢測技術結合外置安全檢測傳感器以及和皮帶機主PLC控制系統綜合雙閉環安全連鎖控制來實現對皮帶機的防撕裂保護和皮帶跑偏的自動糾偏。

皮帶機跑偏自動糾偏子模塊，在皮帶機下料口前端大約5-10米之間安裝LMS系列激光掃描儀，系統在現場工控機里根據面掃激光采集的圖像來處理所得到皮帶運輸物料的激光視頻流圖像，根據智能AI算法計算判斷出所運行的皮帶基于兩側標志線的跑偏量和物料的重心位置，如果超過一定閾值通過TCP/IP以太網通訊輸出信號給皮帶機PLC系統，同時結合安裝在皮帶機前段/中端/末端的機械保護開關來實現雙閉環檢測進而控制皮帶跑偏的自動糾偏保護和報警、停機等安全保護功能。激光參考安裝圖和皮帶跑偏自動糾偏掃描圖如下：

即使在遠距離時仍保證可靠和精確;

高性能、高效率的 2D LiDAR 傳感器，其測量范圍可達 80 m；

具有高角度分辨率的激光脈沖確保高分辨率

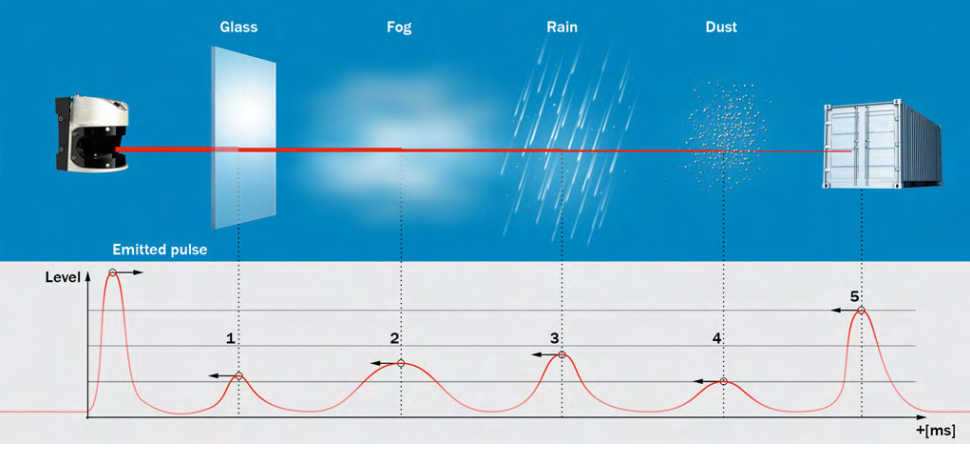

憑借多重回波技術，即使是在不利的環境條件下，也能確保出色的性能

防護等級 IP 67 的緊湊型外殼、室外設備的集成加熱裝置和防灰塵的雨刷裝置；可在低溫條件下進行測量；

低功率消耗、快速信號處理

多個輸入端和輸出端、可同步多個傳感器

用于測定散裝物料重心的集成功能

結構堅固，適合于嚴苛的環境條件

在非工作面底面安裝帶防塵罩和雨刷器（根據圖像模糊度觸發雨刷器的控制）的LMS系列激光掃描儀，通過面掃圖像來采集皮帶潛在的撕裂點或面圖像，根據激光AI濾波算法（參見下圖）計算出一定的潛在撕裂點面，當達到閾值時輸出信號給皮帶機PLC系統，PLC系統結合皮帶機撕裂量安全點來判斷是否停機。如果需要停機，在停機后根據皮帶機慣性停機數據，系統給出撕裂大致位置、撕裂長度、撕裂原因等，方便操作人員快速查找撕裂位置和撕裂原因。

在下料口導料槽處安裝堵料檢測開關，同時結合跑偏糾偏激光掃描系統，當系統掃描皮帶機檢測到尖銳物品時輸出應急信號給皮帶機的PLC控制系統進行雙閉環控制并判斷是否報警或停機。

在高爐皮帶機相關運行區域和工作區域增加高清防塵帶以太網通訊的IP監控設備從而實現皮帶機入料口和導料槽區域進行監控跟蹤。 具體數量和安裝信息可以由客戶高爐皮帶機現場情況和運行區域位置等來確定。具體功能如下：

對皮帶機機構各關鍵保護區域和運行區域的入料口/導料槽通道進行監控；

對整個皮帶機進行監控；

在中控管理室可以多畫面顯示，可對所有皮帶機保護畫面進行切換，確保對各個保護區域進行跟蹤監控； 通過硬盤錄像機，對視頻畫面進行存儲（存儲時間 １個月），可對視頻畫面進行調用回放。
