3RT系列接觸器
詳細介紹
接觸器

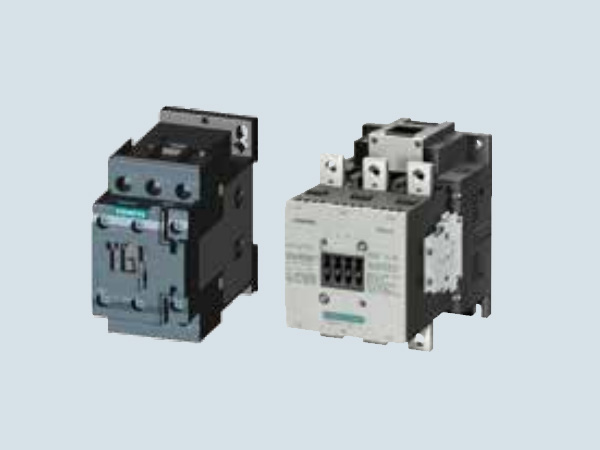

3RT系列接觸器
標準
IEC 60947-1，EN 60947-1，
IEC 60947-4-1，EN 60947-4-1
IEC 60947-5-1，EN 60947-5-1（輔助觸點）
3RT6/3RT5 接觸器經過氣候測試，適用于全球任何氣候條件。
設備應用的環境與標準的工業環境（EN 60721-3-3 所規定）不同時，需要考慮環境對產品可靠性和使用壽命的影響，并采取相應的防護措施。如有必要請聯系西門子技術支持。
3RT6/3RT5 接觸器具有 EN 50274 中規定的“指觸防護”功能。
加裝輔助觸點
S00 規格接觸器本體集成 1 個輔助觸點（1NO 或 1NC）。
S0 規格接觸器本體集成 2 個輔助觸點（1NO + 1NC）。
S2/S3 規格接觸器本體無集成輔助觸點。
S6/S10/S12 規格接觸器本體集成4個輔助觸點（2NO+2NC）。
所有規格接觸器均可繼續加裝可拆卸的輔助觸點塊。
• S00/S0/S2/S6/S10/S12 規格可再加裝 4 個觸點。
• S3 規格可再加裝 8 個觸點。
對于所有規格，常閉觸點數目不可超過 4 個。
觸頭可靠性
在電壓不超過 110 V 且電流不超過 100 mA 的情況下進行切換，
3RT6/3RT5接觸器及3RH61中間繼電器上的輔助觸點具有極高的可靠性。
這些觸頭同時也符合固態電路使用要求，電壓大于等于 17 V，電流大于等于 1 mA。
電機參考功率
樣本中提到的電機功率是參考電機軸輸出功率（依據銘牌）。
額定控制電壓
所有的接觸器都有直流 DC 或者交流 AC 操作的型號。S6 至 S12規格接觸器線圈為交直流通用型（AC 50/60 Hz，DC）。
浪涌抑制
3RT6/3RT5 接觸器可以提供阻容吸收（RC）、壓敏電阻、抑制二極管以及二極管組合（齊納二極管與二極管組合）四類浪涌抑制器，用于抑制線圈浪涌。
S6 至 S12 規格接觸器線圈已集成壓敏電阻式浪涌抑制器。
3TS系列接觸器
說明
3TS系列交流接觸器用于交流 50Hz 或 60Hz，額定絕緣電壓為690~1000V，在 AC-3 使用類別下額定工作電壓為 380V 時的額定工作電流為 6A-400A。主要供遠距離接通及分斷電路之用，適用于控制交流電動機的起動、停止及反轉。符合 IEC60947，GB14048 等標準。
工作條件
• 海拔高度不超過 2000 米
• 周圍環境溫度：-25~+55oC
• 空氣相對濕度：在 +40oC 時不超過 50%，+25oC 時不超過90%
• 大氣條件：沒有會引起爆炸危險的介質，也沒有腐蝕金屬和破壞絕緣的氣體和導電塵埃
• 在無顯著搖動和沖擊振動的地方
• 在沒有雨雪侵襲的地方
結構特點
• 安全性能好，導電部件不外露
• 體積小，重量輕，滅弧罩材料采用不飽和樹脂，耐弧性好，不會碎裂
• 滅弧室呈封閉型，飛弧距離小，可縮小電氣箱體尺寸
• 主觸頭系統結構獨特，觸頭磨損小，電壽命增加
• 電磁鐵工作可靠，損耗小，噪音小，且具很高的機械強度
• 操作頻率和控制容量高
• 3TS29-36
3RH6 中間繼電器
3RH6 中間繼電器的設計符合 IEC 60947 和 EN 60947。
3RH6 中間繼電器為螺釘端子接線方式，本體含 4 個觸點，可使用交流或直流操作。
3RH6 中間繼電器適用于任何氣候條件，并具有符合 EN50274 的“指觸防護”功能。
觸點可靠性
觸點在低電壓及低電流的情況下，具有極高的可靠性，滿足固態電路使用要求，17 V 電壓下接通電流 1 mA。
浪涌抑制
阻容吸收（RC）、壓敏電阻、二極管以及二極管組合（二極管與齊納二極管組合）可以插接在中間繼電器前面板上，用于抑制操作線圈時產生的浪涌。
注意：
使用浪涌抑制器抑制線圈過電壓，會造成接觸器常開觸點 NO 分斷延時以及常閉觸點 NC 接通延時（抑制二極管將增加延時 6 到10 倍，二極管組合將增加延時 2 到 6 倍，壓敏電阻將增加延時 2到 5 ms）。
輔助觸點塊
3RH6 中間繼電器可以通過加裝輔助觸點塊可擴展至 8 個觸點，其中常閉觸點不能超過 4 個（包括本件和加裝的觸點）。
